简约不简单——振动筛也能这么玩……

新型V系列倾斜振动筛的技术革新分析

结构的优化设计有效延长了振筛的寿命，保障生产效益的最大化

振动筛广泛应用于矿山生产，是目前国内处理难筛物料的有效设备，其具有大振幅、大振动强度等工艺特点。矿用振动筛由于种类多、性能卓越可以满足多种生产的需要，已经被广泛的应用于冶金、矿山、电力、建材、化工等行业。

但是在对读者的调研中，编辑了解到，目前振动筛在运行和维修等方面仍存在着大量的问题，比如齿轮打齿、轴承温升过高、噪声大等，这类问题直接影响了振动筛的稳定性和使用寿命。此外，由于回笼过多导致重复破碎致使成本增加、石粉过多导致产量降低等严重影响了企业的生产效率，成为目前广大生产企业的主要困扰。

本文，编辑针对广大读者的反馈，精选了一款新型的V系列倾斜振动筛。此款振动筛可以很好的解决上述问题，在实践应用中得到了众多生产企业的广泛好评。

结构优化

——有效延长了振筛的服务寿命

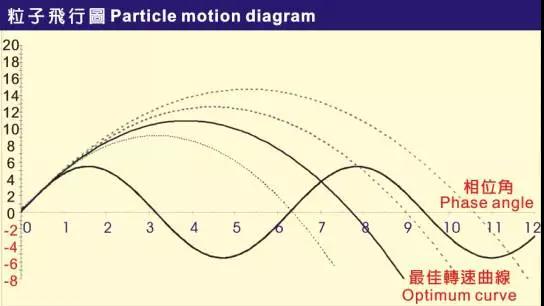

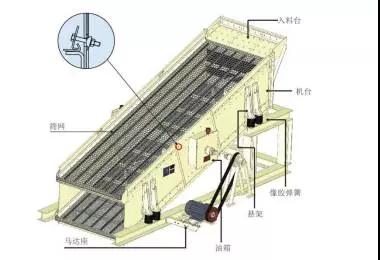

V系列振动筛是华宝经过不断的研究测试与改进，颠覆行业传统振动筛的新型振动筛。V系列振动筛适用于矿山、冶金、建材、煤炭、电力等矿用行业。适用范围广，筛分效率高，广泛应用于粗碎后的精物料筛分，也适用于作物料分流筛和最终产品的分级筛分，过筛率比较传统圆形及直线震动过筛更为高效。它采用单轴震动结构，经由实际运转中证明具有最佳粒子过筛方式：

1、翻滚利用本身重力移动；

2、循环负荷；

3、过筛效率佳；

4、数种振幅/转速之搭配应用范围广，由粗料到砂之筛选皆可适用。

耐久坚固的机身设计及传动轴部零件安装方式，不但适合任何重负载操作状况，更延长了振筛的服务寿命，为用户生产企业带来可观的利润：

1、一体式筛网支架；

2、铆钉式固定机身结构；

3、 轴承安装于轴环上。

性能优势

——精益设计保障用户利益最大化

1、 优质的结构、轴承无轴推

轴承安装于轴环上，主轴只用来传动动力，并借联轴器带动轴承与轴承座配重转动于轴环上，因此主轴并未受到轴承高速转动产生的热量，所以主轴无明显热胀冷缩现象，轴承无轴向推力负担，可增加轴承寿命。

2、 先进的震动机构

轴承安装于轴环，轴环锁结于机台三层夹板结构上，传动轴负责动力传运，此种设计，轴绕曲度最小，轴承寿命长，且具有省电特性（用电仅约传统振动筛的70%）、润滑好、低噪音，符合现今环保要求。

3、 最简单的筛选运动

V系列振动筛提供给最有效的筛分动作，从而增加生产企业的利润，本设计应用广，几乎大部分碎石行业皆采取此种倾斜式振动机。

4、 超强机身结构

V系列振动筛机台采用铆钉锁组立成一个坚固的箱体结构，机台边板使用高张力钢板制作而成，完全无焊接，一体式的筛网支架具有稳固的支撑力。本系列机身设计坚固耐用，适合重负荷筛分。

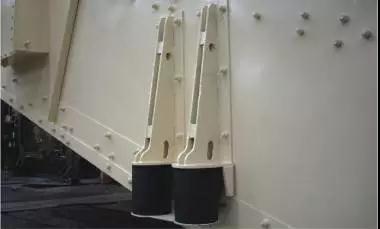

5、 橡胶弹簧

V系列振动筛巧用橡胶弹簧结构，在启动与停机时具有大幅降低噪音的特性。

6、 结构简单、容易保养

V系列振动筛较于水平式振动筛、倾斜式振动筛只有一条轴，不需要齿轮，结构简单，容易保养。

7、 万向接头传动动力

独特万向接头取代传统皮带轮传送动力方式，降低轴承负荷。

8、 应用范围广

相较于水平振动筛、倾斜式振动筛构造简单，容易维修保养，通过物料量更大，普遍应用于碎石、回收及矿物上筛选，适用范围广。

9、 操作维修平顺容易

①可更换式轴承座设计，可轻易现场更换轴承及其他零件，使维护保养更容易；

②配备橡胶弹簧，使启动、停机更平顺；

③采用万向接头，连接马达传动，使传动轴不受皮带张力影响而弯曲。

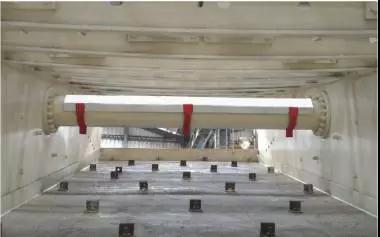

10、筛网支架设计

筛网支架采用拱型横梁设计，具有高强度、低绕曲度等特性。网面采用弧形设计，筛网利用压板固定可提供最高的筛网张力，筛料可均匀分布于网面上。

11、特殊横梁结构

横梁采用U型结构，避免石料筛落时麻损横梁，杜绝因磨损而断横梁现象。

12、可更换转速

四级不同转速，可根据需求不同调整转速。

V系列振动筛技术参数

注：技术参数如有变动，不另行通知。

编辑小结：

生产实践证明，振动筛看似结构简单，但对工艺设计却有着极高的要求。
