产品简介:三次元振动筛分过滤机(旋振筛)的基本原理系电机上下端所安装的重锤(不平衡重锤),将电机的运动转变为水平、垂直倾斜的三次元运动,再把这个运动传递给网面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛

三次元振动筛


  三次元振动筛(旋振筛),经客户多年使用评价及其建议,在自有专利基础上,我公司技术工程师以满足顾客需求为准绳,多次技术改进,性能更加优越;采用最新新型专用动力发生器,三维动力更加突出,适用范围有崭新的扩展;并有对应的特殊设计型号,使得SH系列三次元振动筛分•过滤机:无论干的、湿的、精细的、粗糙的、重的、轻的、0~400目都可以分选,液体的、浆状的、0~600目都可以过滤;更有出色的筛网清理装置,把堵网率降至最低;过网效率、处理精度得以有效提升;独有的特种型号及多种筛网固定结构形式,让顾客对世华有更多的选择。

三次元振动筛(旋振筛)的作用与原理:

三次元振动筛分过滤机(旋振筛)的基本原理系电机上下端所安装的重锤(不平衡重锤),将电机的运动转变为水平、垂直倾斜的三次元运动,再把这个运动传递给网面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛 。改变电机上下重锤的相位角可以改变原料的运动方向。

三次元振动筛工作原理

/UploadFiles/2011620145613872.swf

型 号

功 率(KW)

筛面直径

体 积

网层数



1S

SH-450-

2S



3S

0.18

Φ320mm

580×580×560

580×580×660

580×580×760

1

2

3



1S

SH-600-

2S



3S

0.55

Φ550mm

800×800×680

800×800×780

800×800×880

1

2

3



1S

HC-800-

2S



3S

0.75

Φ750mm

900×900×780

900×900×930

900×900×1080

1

2

3



1S

SH-1000-

2S



3S

1.1

Φ950mm

1160×1160×880

1160×1160×1030

1160×1160×1180

1

2

3



1S

SH-1200-

2S



3S

1.47

Φ1150mm

1360×1360×980

1360×1360×1160

1360×1360×1360

1

2

3



1S

SH-1500-

2S



3S

2.2

Φ1450mm

1850×1850×1130

1850×1850×1330

1850×1850×1550

1

2

3



1S

SH-1800-

2S



3S

2.2

Φ1750mm

2200×2200×1360

2200×2200×1460

2200×2200×1680

1

2

3


应用实例:

物料

工作方式

筛网(目/寸)

处理量(千克/小时)

奶粉

干式

16 20

2000

砂糖

干式

4 20

5000

中药、农药

干式

80 100 150

1400

研磨粉料

干式

40 60 250

1200

颜料粉末

干式

20

1400

铁粉

干式

60 80 100

2500

铜粉

干式

80

1000

淀粉

干式

80

1200

稀有金属

干式

100 150 200

1200

活性碳

干式

40 60

1000

涂料

干式

100

7500

陶瓷泥浆

湿式

120

6000

食品加工

湿式

20

3500

造纸

湿式

150

3500

甘蔗纤维

湿式

150

6000

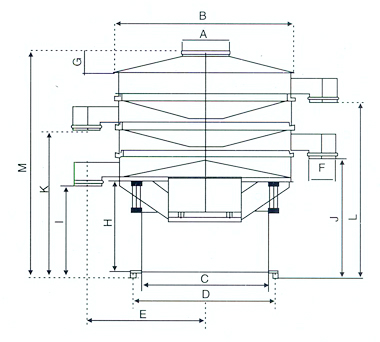

三次元振动筛机构示意图



标准机型尺寸表:

型 号

A

B

C

D

E

F

G

H

I

J

K

L

L

M

SH-400-1S

Φ150

Φ400

Φ358

Φ408

310

Φ100

75

249

257

367







558

SH-400-2S

Φ150

Φ400

Φ358

Φ408

310

Φ100

75

249

257

367

477





668

SH-600-1S

Φ150

Φ600

Φ426

Φ476

410

Φ100

75

354

362

472







668

SH-600-2S

Φ150

Φ600

Φ426

Φ476

410

Φ100

75

354

362

472

582





778

SH-600-3S

Φ150

Φ600

Φ426

Φ476

410

Φ100

75

354

362

472

582

692

692

886

SH-800-1S

Φ200

Φ800

Φ580

Φ630

530

Φ125

100

404

412

557







798

SH-800-2S

Φ200

Φ800

Φ580

Φ630

530

Φ125

100

404

412

557

702





943

SH-800-3S

Φ200

Φ800

Φ580

Φ630

530

Φ125

100

404

412

557

702

847

847

1088

SH-1000-1S

Φ250

Φ970

Φ700

Φ750

640

Φ150

120

466

475

620







880

SH-1000-2S

Φ250

Φ970

Φ700

Φ750

640

Φ150

120

466

475

620

765





1025

SH-1000-3S

Φ250

Φ970

Φ700

Φ750

640

Φ150

120

466

475

620

765

910

910

1170

SH-1200-1S

Φ250

Φ1170

Φ855

Φ920

750

Φ180

140

570

595

760







1045

SH-1200-2S

Φ250

Φ1170

Φ855

Φ920

750

Φ180

140

570

595

760

925





1210

SH-1200-3S

Φ250

Φ1170

Φ855

Φ920

750

Φ180

140

570

595

760

925

1090

1090

1375

SH-1500-1S

Φ250

Φ1470

Φ1050

Φ1120

960

Φ200

170

530

555

750







1090

SH-1500-2S

Φ250

Φ1470

Φ1050

Φ1120

960

Φ200

170

530

555

750

945





1285

SH-1500-3S

Φ250

Φ1470

Φ1050

Φ1120

960

Φ200

170

530

555

750

945

1140

1140

1480

SH-1800-1S

Φ300

Φ1770

Φ1360

Φ1430

1030

Φ200

200

618

640

835







1226

SH-1800-2S

Φ300

Φ1770

Φ1360

Φ1430

1030

Φ200

200

618

640

835

1030





1420

SH-1800-3S

Φ300

Φ1770

Φ1360

Φ1430

1030

Φ200

200

618

640

835

1030

1225

1225

1615
